一、产品主要用途：

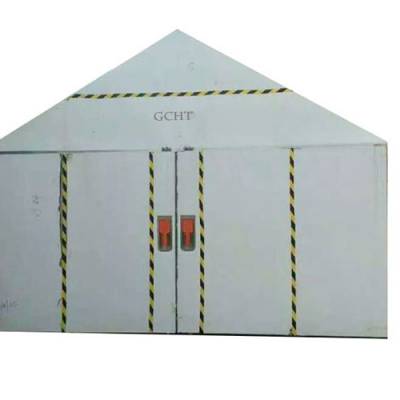

??步入式沙尘实验室适用于机电装备和密封件等产品在砂尘环境中防止砂尘进入外壳的实验。以检验被试品在砂尘环境中的使用、贮存、运输的性能。该设备满足国标及外壳防护等级相关标准。

??二、主要技术特征：

??1.1 有效容积：2197升

??1.2 内部有效尺寸：1300×1300×1300mm(宽×深×高)

??1.3 风道截面尺寸：1300×1300mm(宽×高)

??1.4 箱体外部尺寸：7800×5300×2500mm(宽×深×高)

??1.5 结构：水平型

??1.6 风速：1.2m/s到8.9 m/s、18 m/s到30m/s区间可调。

??1.7 温度范围:常温～+80℃可调

??1.8 相对湿度范围：≤22%RH

??1.9 尘实验：

??1.9.1尘空气速度：1.2m/s到8.9 m/s

??1.9.2尘浓度：0.1g～100.6±7g/m3(砂粒直径≤149um);(含砂尘浓度传感器)

??1.9.3砂尘组成(试验中的小颗粒可以按照重量比由下列成分任意组合)：

??使用常见的红瓷土或应用广泛的石英粉。其中石英粉含有97~***(重量比)，红瓷土主要成分包括：

??碳酸钙、碳酸镁、氧化镁、二氧化钛等5%

??氧化铁(三氧化二铁)10±5%

??氧化铝(三氧化二铝)20±5%

??其他成分为二氧化硅。

??1.10 吹砂实验

??1.10.1风速 0.1～30m/s; 区间可调

??1.10.2吹砂浓度：1.1g/m3±0.25/ m3～100g/m3±0.5/ m3; 100g/m3/d(含砂尘浓度传感器)

??1.10.3砂尘组成：如没有其他明确的规定，大沙粒采用石英砂(二氧化硅的成分在95%比重以上)。

??1.10.4砂粒直径：150um≤砂粒直径≤850um;

??1.11 收集系统：系统可以自动收集下落的砂粒，并进入箱体继续循环。

??1.12 箱体密封：运行过程中无任何粉尘泄露，可以很好的保护周围环境不受污染。

??1.13 噪声：在正前方10m处测量<70 dB(A)

??1.14 内胆材料：AISI304号不锈钢

??1.15 外主体喷涂RAL7047灰白色，装饰为RAL5015蓝色。

??1.16 箱门：全开单翼型(1300×1300mm)，带有双层硅橡胶密封和门锁。

??1.17 观察窗(400×600mm)带有加热防护膜。

??1.18 自动真空清洁系统。

??1.19 风速模拟系统：通过高功率离心风机产生强风，并通过变频器自动调节风速。

??1.20 旋转台(直径800mm)以1转/分钟逆时针旋转，提供一些插槽对试件进行固定。旋转台的电机轴通过O型密封圈进行密封。

??1.21 收集器(漏斗形)在测试空间下部。

??1.22 空气压缩机通过机器上的气动阀来控制开关和空气净化。

??1.23 50公斤沙可正常运转5年

??1.24 设备重量：约3000Kg

??1.25箱体控制功能：温度摄氏度、相对湿度、风速米/秒、沙密度克/立方米

??2、配置描述

??2.1上位机控制系统包括：戴尔电脑1台(市场主流配置)，以及RS232串口等配置。

??2.2 上位机控制功能包括：

??每一程序曲线的升降以及保持

??在U盘上存储试验数据

??试验过程显示

??编程试验监视

??实用的打印设置

??预设报警条件

??定时开始试验

??振动测试开关

??2.3 HP激光打印机

??2.4 沙量计

??2.5 自动反馈控制：风速自动反馈控制调节。箱内配置两个风速计，一个是"热线"式，一个是"旋转"式。超声风速风向传感器通过超声测定水平风速和风向。测量基于超声传输时间,超声从一个探头到另一个探头的传送时间取决于风速。传送时间在一对探头的两个方向上测定。从相互成60 °角的三个超声通路中的每个通路位置进行两次测量，对风速和风向进行计算。风测量值的计算方法可以完全消除安装高度、温度和湿度的影响。风速计精度可以达到0.5m/s。

??三、安全保护措施：

??3.1 ***的接地保护装置;

??3.2电源欠压、漏电及缺相保护;

??3.3独立的工作室超温保护;

??3.4压缩机过载保护;

??3.5加热器短路/过载保护;

??3.6鼓风电机过载保护;

??3.7系统检测到一个保护装置启动，即自动断电并报警显示。

??四、使用条件：

??4.1场地：地面平整，通风良好。设备周围无强烈振动、无强电磁场影响。设备周围无易燃、易爆、腐蚀性物质和粉尘。地面承重能力：不小于800kg/㎡。设备四周预留约1500mm操作维护空间。

??4.2 工作环境：温度：5℃～35℃;相对湿度：≤85%;气压：86kPa～106kPa;

??4.3 供电条件：安装功率：125kW，配备设备独立的空气断路器;供电电压：380 V ±10%/50Hz/3ph + N + G;接地电阻：≤4Ω。

??4.4 循环冷却水：压力2~4bar，温度≤30℃，流量≧10m3/h。

??4.5 压缩空气：压力6~8bar，露点≤-10℃，流量≧40m3/h。

??五、配备的技术资料及附件：

??5.1 技术资料：产品合格证、出厂检验报告、使用说明书、电气原理图、制冷系统图等。

??5.2 附件：易损件一套(含2只pt100铂电阻)

??6、产品满足实验方法：IEC 60068-2-68和MIL-STD-810G method 510.5
